استفسار حول الأيسي mt6357crv ؟ (تم التوجيه والحمد لله)

[خـليل]

السلام عليكم

استفسار حول الأيسي mt6357crv .
هذ الأيسي مُستعمل في عدة هواتف لشركات مختلفة..
وجدته عدة مرات بنفس العطل تقريبا.. ترتفع حرارة الجزء المُبيَّن في الصورة..
والأيسي سليم والذي قبله الخاص بالشحن أيضا سليم بعد التجريب والتأكد..
هل المشكلة في المعالج؟
لم يسعف الحظ في الحصول على مخطط تفصيلي في أي مرة من المرات..
أعتقد أن إحدى الصورتين من لوحة samsung والأخرى من xiaomi ..







الله الموفق.​



[khaled khal]

الحل يكمن ب عزل النقطة المشار اليها



[.:: Sebti _ Gsm ::.]

السلام عليكم

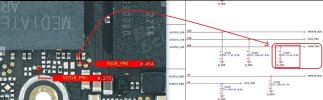

نعم أخي خليل. الخلل في المعالج أو تحته

REDMI 9C/9A



Samsung A042F_ A04e

الحل كما تفضل الأخ khaled khal بارك الله فيك​

​

الله الموفق.​



[خـليل]

الحل يكمن ب عزل النقطة المشار اليها

السلام عليكم
جزاك الله خيرا أخ khaled على الحل والتوضيح.
الله الموفق.​



[خـليل]

السلام عليكم
نعم أخي خليل. الخلل في المعالج أو تحته

REDMI 9C/9A
مشاهدة المرفق 7855مشاهدة المرفق 7856مشاهدة المرفق 7857مشاهدة المرفق 7858


Samsung A042F_ A04e
مشاهدة المرفق 7859مشاهدة المرفق 7860

الحل كما تفضل الأخ khaled khal بارك الله فيك​

​

الله الموفق.​

وعليكم السلام ورحمة الله
بارك الله فيك اخ السبتي على هذا التفصيل
الله الموفق.​



[خـليل]

السلام عليكم
تم العمل على هاتف redmi 10A .. تمام والحمد لله .

اللوحة التي تمَّ العمل عليها :



توثيق اشتغال الهاتف في الأخير.. :





الخطوات :

أولا ممانعة هذا المسار مع الأرضي على اللوحة حوالي 3 أوم فقط..



عزل المسار على الأيسي نفسه بتغطيته بعد إزالة اللحام :





إعادة الشبلنة احتياطا ثم لترتفع كريات اللحام أكثر قليلا.. :




محاولة تغطية المسار على اللوحة نفسها :



بعد التركيب :






لتمام الفائدة : إن أمكن قطع المسار بحذر بين الشيبست والمكثف ( c1325)
والاستغناء عن رفع الأيسي mt6357crv
الصورة الثانية من redmi 9a مطابقة لـ 10a :






الله الموفق.

​



[khaled khal]

السلام عليكم
تم العمل على هاتف redmi 10A .. تمام والحمد لله .

اللوحة التي عمل عليها :

مشاهدة المرفق 7861

توثيق اشتغال الهاتف في الأخير.. :

مشاهدة المرفق 7862



الخطوات :

أولا ممانعة هذا المسار مع الأرضي على اللوحة حوالي 3 أوم فقط..

مشاهدة المرفق 7863

عزل المسار على الأيسي نفسه بتغطيته بعد إزالة اللحام :

مشاهدة المرفق 7864



إعادة الشبلة احتياطا ثم لترتفع كريات اللحام أكثر قليلا.. :

مشاهدة المرفق 7865


محاولة تغطية المسار على اللوحة نفسها :

مشاهدة المرفق 7866

بعد التركيب :

مشاهدة المرفق 7867



الله الموفق.

​

السلام عليكم
نعم أخي خليل. الخلل في المعالج أو تحته

REDMI 9C/9A
مشاهدة المرفق 7855مشاهدة المرفق 7856مشاهدة المرفق 7857مشاهدة المرفق 7858


Samsung A042F_ A04e
مشاهدة المرفق 7859مشاهدة المرفق 7860

الحل كما تفضل الأخ khaled khal بارك الله فيك​

​

الله الموفق.​

وفيك بارك الله موفق ان شاء الله



[خـليل]

السلام عليكم

redmi 9A
قطع المسار بدل العمل على الأيسي... تمام والحمد لله.





الله الموفق​



[.:: Sebti _ Gsm ::.]

السلام عليكم
لتفعيل بروتوكول الشحن السريع
يرجى ربط النقطتين CHG_DM . CHG_DP كما هو موضح أدناه


الله الموفق​



[خـليل]

السلام عليكم
لتفعيل بروتوكول الشحن السريع
يرجى ربط النقطتين CHG_DM . CHG_DP كما هو موضح أدناه
مشاهدة المرفق 8035

الله الموفق​

وعليكم السلام ورحمة الله
جزاك الله خيرا أخ السبتي على الحل والتوضيح .
الله الموفق.​



[خـليل]

السلام عليكم

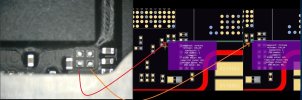

الأخ سبتي المسارات غير مفعّلة إلى المعالج على realme c15
هل جرَّبت vbus <-- vbh ؟





اشتغال الهاتف بعد قطع المسار ..







مقاومة المسار مع الأرضي حوالي 1.4 أوم

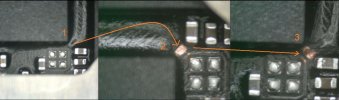

قطع المسار بدل فك الأيسي :







الله الموفق.

​



[خـليل]

السلام عليكم

Sm-a042f
يسحب 0.20 أمبير مع ارتفاع حرارة الأيسي mt6357crv ولا يعمل..

المسار ينتهي تحت المعالج مباشرة، فتمَّ الرفع..



اللوحة التي العمل عليها



رفع الأيسي، تغطية المسار على الجهتين ثم إعادة الشبلنة والتركيب..



تمام والحمد لله

الله الموفق.​



[.:: Sebti _ Gsm ::.]

وعليكم السلام أخي
لا لا. لم أجرب vbus <-- vbh
لتشغيل الجهاز. يجب قطع المسار VUSB الداخل الى أيسي mt6357crv إن كان به قصر
وهنا ستفقد بروتوكول الشحن السريع. و لتفعيله من جديد وجب ايضا ربط النقطتين CHG_DM . CHG_DP مع بعض

الله الموفق.​
