بداية. رابط المخطط والبورد فيووو :
المخطط : ACER ASPIRE ES1-512 WISTRON EA53_BM_14222-1 DDR3L.pdf
البورد فيوو : Acer ES1-512_14222-1.brd
هذه الوحة كانت متوقفة بسبب قصر على خط 5 فولط..
بعد الاصلاح اشتغلت لكنها لم تستطع تشغيل القرص الصلب..
بداية تم التأكد من القرص نفسه أنه سليم على حاسوب آخر..
ثم تجريب قرص صلب آخر على اللوحة نفسها والنتيجة نفسها..
عند الدخول للـ setup: أحيانا تظهر معلومات القرص كاملة أحيانا مشوهة وغالبا لا يتم التعرف عليه..
بعد تجريب قرص ssd تعرفت عليه.. فتم حصر المشكل في خط التغذية.
من المخطط.. المفروض تصله 5V ( 5V- S0 ) لكن فعليا كانت القيمة الموجود هي : 3.8 فولط فقط.

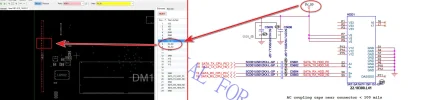

صورة تبين القياس على البن رقم 7 من فتحة تركيب HDD :

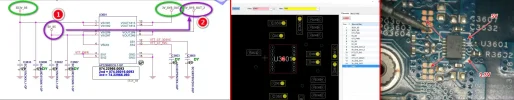

بعد البحث في المخطط تبين أنها تمر على الايسي U3601
يستقبل جهد 5V-S 5 في البداية
ليُخرجه بعد التفعيل بالإسم : ( 5V-SYS-OUT-2 ) ويتوزع في اللوح في المرحة النهائية
(ومنها إلى HDD و DVD وغيرها )
بالإسم : 5V-S0 في مرحة التشغيل النهائي..
والأيسي مزدوج والعملية نفسها مع 3.3 فولط..
والإحتمالات هي: إما الأيسي نفسه تالف أو أن الفولط لا يصله كاملا
أو مشكة في التفعيل أو هناك مشكلة بعد الأيسي تتسب في انخفاض الجهد..
القياس قبل الايسي أعطى 5 فولط كاملة..
القياس بعد الايسي أعطى 3.8 فولط (الموجودة على تغذية HDD )
وبما أن 3.3 فولط موجودة والتفعيل مشترك بينهما (1.8 فولط ) إذا التفعيل حتمًا موجود..
ثـــــــــمَّ فك الايسي U3601 وحقن حولي 4 فولط بعده..
ارتفعت حرارة الايسي u2701 أظنه خاص بالصوت..
وبعد فصل مكثفتين احتياطا تمَّ التأكد أن به قصر فتمَّ فكه هو أيضا واختفى سحب الأمبير نهائيا ..
يُتبع..
